Avantages des jeux de barres laminés

Les avantages des jeux de barres laminés sont les suivants:

1. Coût global inférieur;

2. Haute fiabilité et haute sécurité;

3. Une conception simple et compacte peut économiser beaucoup d'espace; 4. Il a une très faible inductance (pour les dispositifs de commutation tels que IGBT, il peut être évité en raison de la surtension

Et la panne a causé)

5. Très faible impédance;

6. Réduisez considérablement la probabilité d'erreurs d'installation;

7. Installation et service pratiques sur site;

8. Capacité partielle ajoutée;

9. Dans la même situation, la capacité de transport de courant est considérablement améliorée par rapport au câble;

10. Dans la même condition de transport de courant, sa montée en température est inférieure à celle du câble plieuse de feuilles CNC.

Pour le jeu de barres laminé, son avantage le plus important est sa propre faible inductance, qui n'est pas disponible pour les autres jeux de barres.

Remplacer

alibaba machine de jeu de barresnouvelle machine hydraulique de jeu de barres

Définition du jeu de barres laminé

La barre omnibus stratifiée est également appelée barre omnibus composite, barre omnibus laminée, barre omnibus laminée, barre omnibus intercouche, barre omnibus à faible inductance ligne de coupe de poinçonnage de barre omnibus, barre omnibus électronique, appelée en anglais barre omnibus laminée (comme le montre la figure 1), est une structure composite multicouche La ligne de connexion peut être considérée comme la voie express du système de distribution électrique. Comparés aux méthodes de câblage traditionnelles, encombrantes, chronophages et encombrantes, les jeux de barres stratifiés peuvent fournir un système de distribution moderne, facile à concevoir, à installation rapide et à structure claire.

Il présente les caractéristiques de performances électriques reproductibles, de faible inductance, de faible impédance, d'anti-interférence, de haute fiabilité, d'économie d'espace, d'assemblage simple et rapide, etc. Il peut être utilisé comme pièce de connexion modulaire haute puissance. En raison des avantages ci-dessus, les jeux de barres stratifiés sont largement utilisés dans le photovoltaïque, l'énergie éolienne, l'énergie électrique et la traction hybride, les unités de freinage électrique, l'équipement de traction électrique, les communications cellulaires, les stations de base, les systèmes de commutation téléphonique, les équipements de réseau de grande taille, de grande et moyenne taille. ordinateurs, interrupteurs de puissance Systèmes, systèmes de soudage, systèmes d'équipement militaire, systèmes de production d'énergie, modules de conversion de puissance pour équipement électrique, etc.

cintreuse de barre buscoupe de poinçonnage de jeu de barres

La composition et la signification du code IP

La lettre de code IP est utilisée pour identifier le niveau de protection du boîtier \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; ; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; nbsp; \u0026 nbsp; \u0026 nbsp; nbsp \u0026 nbsp; 2 \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; 3 \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; C \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; S

Le premier numéro de caractéristique:

Empêcher les corps étrangers solides

Accès aux équipements électriques à proximité des pièces dangereuses

0: Aucune protection 0: Aucune protection

1: ≥ diamètre 50 mm 1: retour à la main

2: ≥ 12 machine à cintrer et couper,5 mm de diamètre 2: doigt

3: ≥ diamètre 2,5 mm 3: outil

4: ≥ 1 mm de diamètre 4: fil métallique

5: Antipoussière 5: Fil métallique

6: dense en poussière 6: fil métallique

X: non pris en compte X: non pris en compte

Le deuxième numéro caractéristique:

Empêcher les effets nocifs de la pénétration d'eau

0: Aucune protection

1: égouttement vertical

2: inclinaison jusqu'à 15 ° égouttement

3: Arrosage

4: Projections d'eau

5: Eau pulvérisée

6: jet d'eau violent

7: prise d'eau à court terme

8: Prise d'eau continue

X: non pris en compte

Lettres supplémentaires (facultatif):

Empêcher le corps humain d'approcher des parties dangereuses

A: remettre

B: doigt

C: Outils

D: Fil métallique

Lettres supplémentaires (facultatif):

A: équipement électrique haute tension

B: mouvement de l'échantillon pendant le test d'étanchéité

code hs pour machine de traitement de jeux de barresmachine de jeux de barres Congo

Code couleur de sécurité et opérations courantes

\u0026 nbsp;

16	\u0026 nbsp;	White	Aucune signification particulière	D'autres états, tels que l'utilisation du rouge, du jaune, du vert ou du bleu, sont autorisés à utiliser du blanc	\u0026 nbsp;
17	guide line	Jaune / vert	Conducteur de protection	Conducteur de protection de terre de sécurité	\u0026 nbsp;
18		Bleu clair	Neutral or midline	Le conducteur connecté au point neutre du système AC ou à la ligne intermédiaire de l'alimentation électrique du système tributaire	\u0026 nbsp;
19		Jaune / vert ou bleu clair	Conducteur de protection neutre	Conducteur (fil PEN) reliant le fil de protection et le fil neutre	\u0026 nbsp;
Remarque: 3. Appuyez alternativement sur les boutons blanc, gris et noir pour modifier les boutons de fonction. Les boutons jaune, vert et rouge ne doivent pas être utilisés. 4. Exercez-vous à l'heure et arrêtez-vous à l'heure (comme le jogging, le pouce), vous pouvez utiliser le bouton blanc, gris, noir, vous pouvez également utiliser le bouton vert. 1) Lorsque le bouton de réinitialisation a une fonction d'arrêt / pause, il est préférable d'utiliser du blanc, du gris et du noir. Le bouton noir est le meilleur. Le rouge est également autorisé et le vert ne doit pas être utilisé. 2) Le marquage des conducteurs isolés 514.3.3PEN conformément au premier amendement de la norme CEI60364-51 peut adopter deux méthodes: - Le fil bicolore jaune / vert qui parcourt toute la longueur plus le bornier bleu clair; - Fil bleu clair sur toute la longueur plus bornes bicolores jaune / vert 。

machine à cintrer chinecintreuse de barre de cuivre

Code couleur de sécurité et boutons, voyants lumineux, couleurs de fils couramment utilisés

Numéro de série	category	color	Signification	Explication	Exemples d'application
1	An all color Mark	red	Interdiction, stop	Transmettez des informations de sécurité, afin que les gens puissent rapidement trouver ou distinguer les signaux de sécurité et rappeler aux gens d'éviter les accidents.	\u0026 nbsp;
2		blue	Directives, réglementations à respecter < / span>		\u0026 nbsp;
3		yellow	Attention, attention		\u0026 nbsp;
4		green	Opération rapide et sûre		\u0026 nbsp;
5	appuyez sur \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; bouton	red	Situations d'urgence	Fonctionne dans un état dangereux ou en cas d'urgence	\u0026 nbsp;
6		yellow	inhabituel	Fonctionne dans un état anormal	\u0026 nbsp;
7		green	Sécurité	Fonctionnez dans des conditions sûres ou préparez-vous dans des conditions normales	\u0026 nbsp;
8		blue	Obligatoire	Fonctionne dans un état qui nécessite une intervention obligatoire	\u0026 nbsp;
9		White	Aucune signification particulière	Déclenche généralement une action autre que la coupure d'urgence \u0026 nbsp; \u0026 nbsp;	\u0026 nbsp;
10		grey			\u0026 nbsp;
11		black			\u0026 nbsp;
12	Finger Afficher light	red	emergency	État dangereux	\u0026 nbsp;
13		yellow	inhabituel	État anormal; état presque critique	\u0026 nbsp;
14		green	normal	normal status	\u0026 nbsp;
15		blue	Obligatoire	Indiquez l'état dans lequel l'opérateur doit agir	\u0026 nbsp;
\u0026 nbsp;		\u0026 nbsp;	\u0026 nbsp;	\u0026 nbsp;	\u0026 nbsp;

\u0026 nbsp;

découpeuse et poinçonneuse de barres omnibuscalcul de flexion des jeux de barres en cuivre

Classification des équipements complets basse tension

Six, selon la conception de l'équipement complet, il est divisé en:

1. Équipement complet de type ouvert 2. Équipement complet de type panneau fixe 3. Équipement complet fermé

(Type d'armoire, type de groupe d'armoires, bureau, type de boîte, type de groupe de boîtes)

7. Selon la méthode d'installation, il peut être divisé en:

1 presse plieuse. Parties fixes 2. Parties mobiles et parties amovibles

8. Selon le site d'installation, il peut être divisé en:

1. Équipement complet intérieur 2. Équipement complet extérieur

Neuf, selon les conditions d'installation peuvent être divisés en:

1. Équipement complet fixe 2. Équipement complet amovible

Dix, selon la forme de connexion électrique de l'unité d'action peuvent être divisés en:

F: connexion fixe D: connexion amovible W: connexion débrochable

Classification des équipements de protection contre les chocs électriques

category	Caractéristiques de l'équipement	Mesures de sécurité
Catégorie 0	Aucune protection	Utiliser l'environnement et l'isolation du sol < / span>
Classe Ⅰ	Sol protégé	Le fil de terre est connecté au fil de protection (terre) dans la surface fixe
Classe Ⅱ	Avec une isolation supplémentaire, pas besoin de protéger le sol	Double isolation ou isolation renforcée < / span>
Classe Ⅲ	Conçu pour une alimentation électrique à très basse tension en toute sécurité	Alimentation électrique extra basse sûre < / span>
Remarque: La méthode utilisée pour protéger l'appareil contre les chocs électriques ne reflète pas les mesures de sécurité.

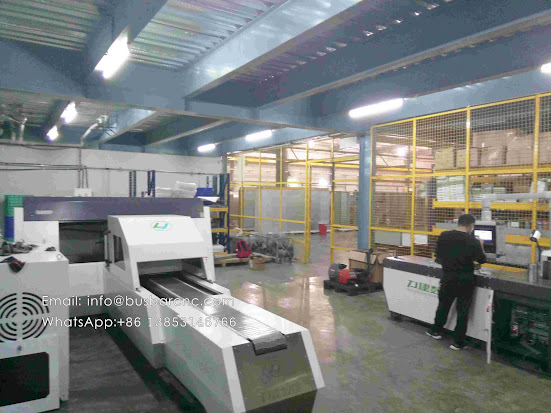

cnc hydraulique jeu de barres coupe poinçonnage machine à cintrercintreuse automatique(2)

Quelques graphiques, caractères, symboles, codes, fonctions et fonctions dans le système de distribution d'énergie complet

Normes nationales pertinentes signifiant:

Dans le système de distribution d'énergie complet, les tensions de travail et de commande se distinguent par le courant alternatif (AC), le courant continu (DC), 'J, Z', AC, DC, (+, -), la tension nominale AC est 380V, 220V, 10KV, 6KV, appelés basse pression et haute pression. Les schémas de circuits comprennent les schémas du système principal, les schémas de configuration du plan électrique, les schémas de protection des commandes (également appelés schémas) et les schémas d'installation du câblage secondaire. En tant que personnes qui participent à la production et installent des ensembles complets de produits, nous devons connaître, comprendre et connaître la plupart des graphiques, textes, symboles, codes, fonctions et fonctions, sens.

La signification des symboles couramment utilisés dans les dessins de construction électrique:

U: tension, unité 'V'

I: courant, unité 'A'

R: résistance, unité ' Ω '

U: tension nominale

UE: tension de fonctionnement nominale

UI: tension d'isolement nominale

UC: tension nominale du circuit auxiliaire

IE: courant de fonctionnement nominal

I: valeur actuelle instantanée

ICW: courant variable de courte durée nominal

COSΦ : facteur de puissance

AC: échange

DC: DC

IP: niveau de protection du boîtier

PE: conducteur de protection

N: conducteur neutre PEN ： Conducteur neutre mis à la terre

Tension de travail sûre: 50V

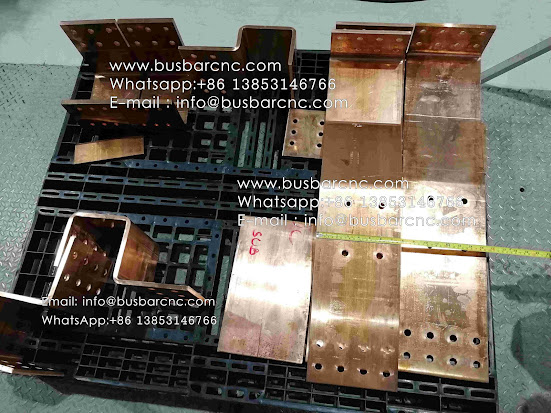

fabricant de cuivre u bend à Kinshasa.bp.blogspot.com/-VuXEWFtvKvE/Xw6cDpDFiqI/AAAAAAAAAQU/KvyaYltaAJ4_N-Fm5u4mrpi-2E2yI1EagCPcBGAsYHg/s4618/Coude%2Bcuivre%2B150%2Bmm.jpg" imageanchor="1" style="margin-left: 1em; margin-right: 1em;">

machine de traitement de barre omnibus de cuivre de commande numérique par ordinateurmachine de presse

Sélection du courant du jeu de barres

（GB12681-81） La couleur des fils dans l'équipement électrique: A, jaune; B, vert; C, rouge. Fils bicolores bleu clair, neutre, bleu clair ou neutre pour mise à la terre de sécurité; DC, brun positif; bleu négatif; neutre au sol avec bleu clair, la disposition des jeux de barres, AC vertical, A, B, C, N; haut, centre, bas, bas, horizontal; gauche, centre, droite, droite, avant et arrière; loin, centre, proche, le plus proche, DC; vertical positif et négatif; haut et bas, horizontal, gauche et droite, avant et arrière, disposé loin et près, traitement spécial dans des cas spéciaux, vous pouvez inverser la phase. La flexion du jeu de barres doit être inférieure à 90 ° autant que possible. Le chevauchement des trois jeux de barres doit être ramifié d'avant en arrière et le principal est au milieu. Les vis sélectionnées doivent être adaptées et le poinçonnage de la barre omnibus doit être effectué conformément aux exigences des codes de processus appropriés. La sélection de la capacité de transport de courant du jeu de barres est basée sur des calculs empiriques. L'aluminium inférieur à 600A (y compris 600A) est de 3A; le cuivre est de 5A (millimètres carrés). La capacité de décharge du fil de cuivre est 1,3 fois supérieure à celle de l'aluminium.

Formule empirique: épaisseur du jeu de barres × coefficient

Busbar épaisseur (mm) < / span>	3	4	5	6	7	8	9	10
coefficient （ A ） < span style = 'font-family: _GB2312; font-size: 15.0000pt;'>	X10	X12	X13	X14	X45	X16	X17	X18

Tels que: 40 × 4 ＝ 40 × 12 ＝ 480A \u0026 nbsp; \u0026 nbsp; \u0026 nbsp; cuivre × 1.3, \u0026 nbsp; 480A × < /span>1.3＝624

Équipement modèle pertinent signifiant:

Basse pression BSL: B signifie basse pression; S signifie maintenance double face; L signifie puissance. GGD: G1 signifie panneau de distribution basse tension AC; G2 signifie fixation de composants et câblage fixe; D signifie armoire électrique.

Power box XL-10, structure X-box; Distribution de puissance L; F-antipoussière; Éclairage M; R-intégré; W-extérieur.

GG-1A, GG: appareillage fixe haute tension.

XGN: X - Appareillage de type boîte; G - Fixé; N - Appareil intérieur.

hachoir cuivrecisaille de barre hydraulique

Connaissance de base de l'installation d'équipements électriques complets

Le corps principal de l'appareil électrique en fonctionnement sur l'armoire électrique ne doit pas dépasser 2 M et le minimum ne doit pas être inférieur à 0,4 M. Les interrupteurs et disjoncteurs installés doivent être cohérents dans la synchronisation triphasée, et la commutation doit être sûre et fiable pour éviter les dysfonctionnements. Les procédures d'exploitation doivent être une vérification de fonctionnement raisonnable et répétée pour garantir que le produit n'a pas d'objection à l'installation et à l'utilisation de l'utilisateur. L'emplacement, la méthode et le plan d'installation des composants d'un même lot de produits doivent être aussi cohérents que possible. les armoires, les écrans et les boîtes pénètrent dans la zone de travail d'assemblage de l'atelier, ils doivent être soigneusement et magnifiquement placés pour refléter l'image technique et la qualité de l'entreprise et des employés. est nécessaire de faire attention à la protection de l'intégrité des composants. Le personnel a expliqué la raison, ne pas le cacher pour éviter les accidents graves, et a immédiatement signalé au service d'approvisionnement pour ajouter des composants endommagés à temps. La production de jeux de barres et la sélection de les jeux de barres doivent se référer aux dessins de l'utilisateur (c'est-à-dire un plan unique) et aux spécifications requises par la spécification (sauf indication contraire). S'il n'y a pas d'exigences de dessin, la sélection sera basée sur les spécifications préparées par les codes de processus appropriés de l'usine. La production et la transformation doivent répondre aux exigences du processus. Les fissures ne sont pas autorisées dans les virages. La hauteur des rides sur les coudes latéraux ne dépasse pas 1% de l'épaisseur. La surface de la barre omnibus ne doit pas présenter de marques évidentes de marteau, de piqûres et d'autres défauts; la surface de chevauchement doit être lisse pour atteindre Elle peut naturellement correspondre, la connexion est étanche et fiable presse plieuse, le contact est bon et il existe des mesures anti-desserrage. La disposition des jeux de barres doit être claire, nette et belle. Lors de la connexion avec des fils isolés, ils doivent répondre aux exigences des normes de sertissage pertinentes (pressage à froid ou revêtement d'étain après pressage). La longueur de la couche d'isolation des fils dénudée et l'écart de nez de fil doivent répondre aux exigences du processus. Les faces d'extrémité des jeux de barres connectés à différents niveaux doivent avoir des mesures pour empêcher la corrosion électrique. Étamés ou recouverts de pâte conductrice, et devraient garantir une pression suffisante et durable lors du raccordement des pièces transportant le courant, les jeux de barres doivent être peints de manière uniforme, sans défauts tels que les marques d'écoulement, les marques de pinceau, les cloques, les rides; les surfaces recouvertes ne doivent pas être peintes, la peinture sur le même meuble et le même écran doit être cohérente, la différence entre la hauteur gauche et droite ne doit pas dépasser 5 mm, veuillez vous référer à la couleur appliquée (GB12681-81)

plieuse et poinçonneuse de barres omnibuscintrage à la machine

Assemblage de techniciens de fabricants d'équipements complets

En tant que fabricant d'équipement complet, le personnel technique et les employés doivent être en mesure de comprendre les paramètres techniques correspondants tels que le nom, le modèle, la forme, la fonction et le modèle, le symbole, la fonction et les performances des graphiques de l'appareil électrique. Comprendre le schéma de combinaison et la forme du circuit principal, le schéma et la méthode des lignes entrantes et sortantes (aérien, sortie de câble sortante), l'état d'installation de l'équipement, le formulaire de configuration (avec le mur loin du mur), un rangée d'installation ou installation face à face; les principaux composants Modèle, spécification, objectif; doit comprendre la structure interne lors de l'installation, de manière à former un plan d'installation complet, raisonnable et correct avant l'installation. Avant l'assemblage, reportez-vous au plan, combiné aux spécifications et aux matériaux associés, et vérifiez soigneusement les composants assemblés (modèle, données techniques, tension, numéro de classe de courant, quantité et type, etc.). Déterminer le plan d'installation, la disposition et le placement des composants; la disposition doit être raisonnable et belle, les couches doivent être claires, l'intuitivité doit être forte, donner au client une belle sensation et considérer autant que possible l'espace requis pour la maintenance et les lignes d'accès. Avant l'assemblage, vous devez d'abord vous référer au diagramme de plan, combiné avec la spécification et les matériaux associés. Si l'utilisateur a des exigences particulières, en plus de relire attentivement le modèle, les spécifications et la quantité du composant sélectionné, le manuel d'instructions et le certificat doivent être correctement organisés et conservés. , Et remettez-le aux services compétents à temps, afin qu'une information aléatoire complète soit fournie au client. Lors du montage, le jeu électrique, la ligne de fuite, la distance d'arc des composants et la disposition du bus principal et du bus de dérivation doivent être pris en compte. Lors de l'installation de composants haute tension, faites attention à la distance de sécurité effective par rapport au sol et aux phases ligne de cisaillement de poinçonnage de barre omnibus. Les spécifications des pièces standard utilisées lors de l'installation doivent être adaptées et le degré de pièces en zinc doit être utilisé. La rétention du grain doit être standard, c'est-à-dire 1 à 5 boucles, et des mesures anti-desserrage doivent être prises. Les parties mises à la terre du composant doivent maintenir une bonne continuité de mise à la terre, et il ne doit pas y avoir de produit de pulvérisation sur le site de mise à la terre, et de l'huile antirouille doit être appliquée.
